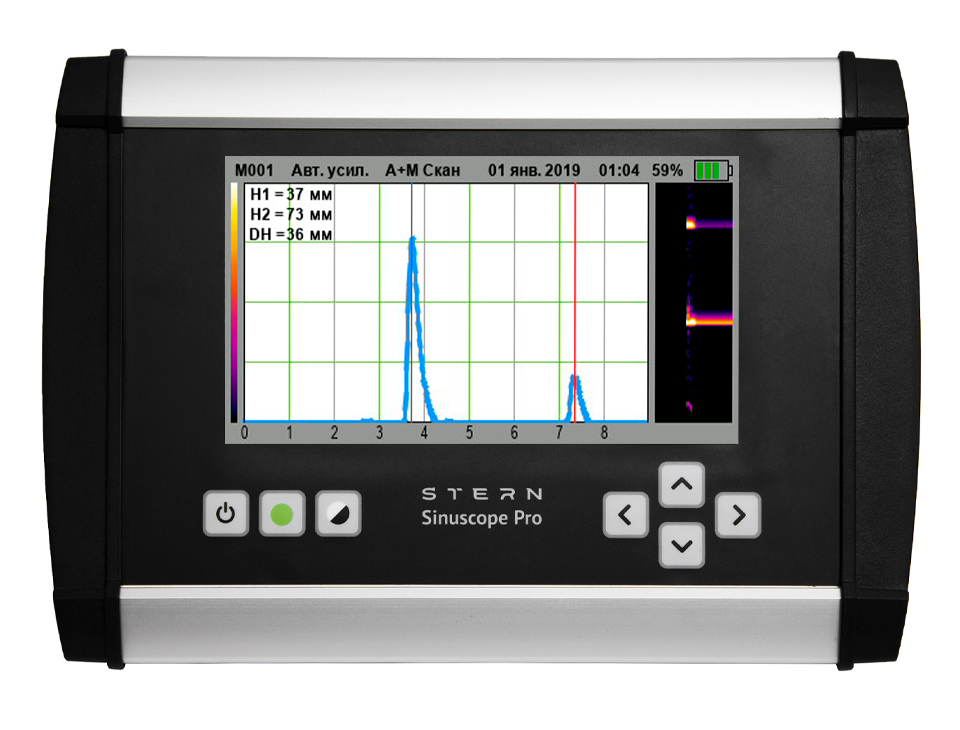

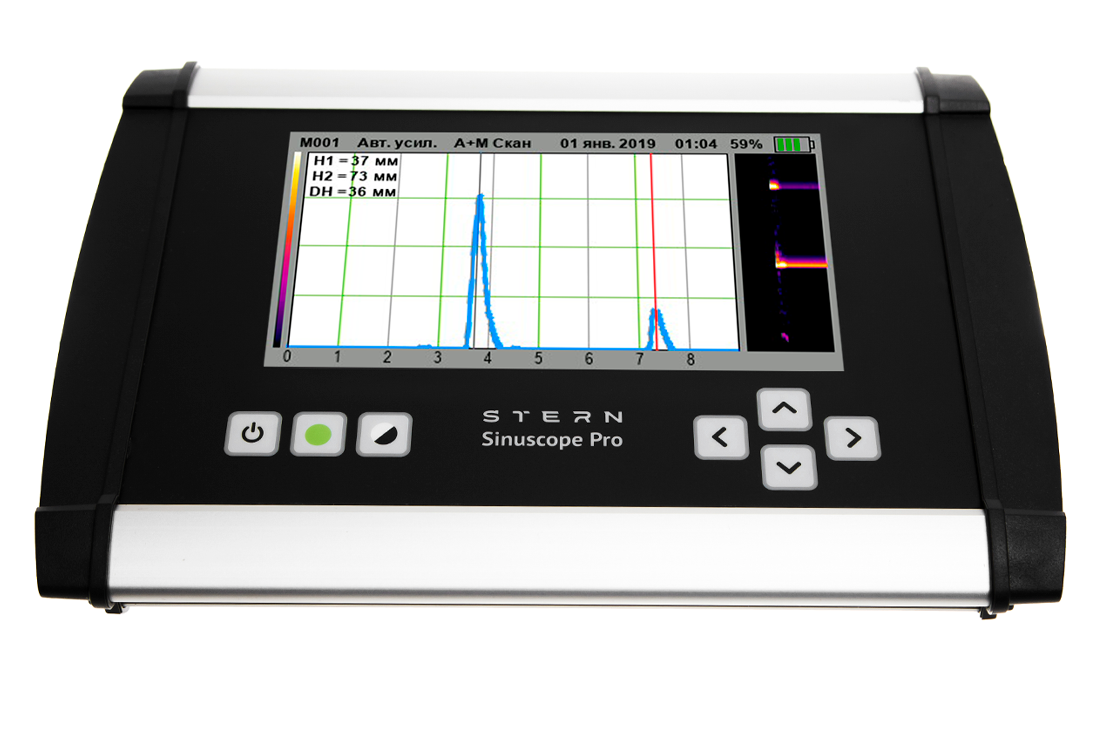

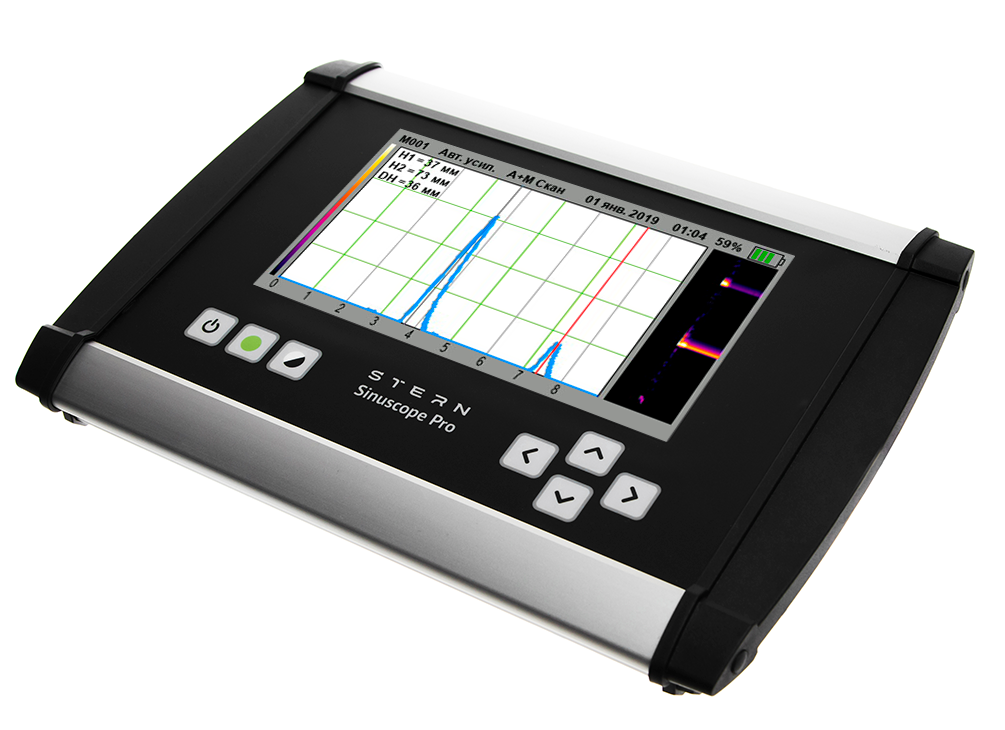

Эхосинускоп настольный Stern Sinuscope Pro
Прибор относится к ультразвуковому медицинскому оборудованию класса А+B, и предназначен для исследования верхнечелюстных и лобных пазух носа методом эхосинусоскопии.Этот метод позволяет быстро и точно провести исследования состояния пазух, наличия или отсутствия жидкостей в пазухах, размеры пазух, а также в некоторых случаях наличия полипов.
В приборе использован метод ультразвукового исследования придаточных пазух, основанный на свойстве ультразвука отражаться на границе двух сред с различным акустическим сопротивлением. Учитывая направление луча и положение отражающей точки, можно определить местоположение интересующих исследователя структур. В эхосинускопии рассматриваются эхосигналы, отраженные от границ «мягкая ткань/кость», «кость/воздух», «кость/содержимое пазухи», «содержимое пазухи/кость».
Коэффициент отражения ультразвука сильно отличается для различных границ раздела. На границе «кость/воздух происходит полное отражение ультразвука. На границе «кость/содержимое пазухи» происходит частичное отражение ультразвука, а часть ультразвуковой энергии проходит через границу и распространяется в жидкости, например, в жидком содержимом гайморовой пазухи.
Эхосинусоскопия рекомендована Минздравом РФ к использованию как безопасный и безболезненный метод исследования, особенно подходящий для детей, беременных женщин и взрослых в сравнении с рентгеном или Компьютерной томографией.
Технические характеристики
Прибор и его принадлежности соответствуют требованиям ТУ 26.60.12-002-52746973-2016, ГОСТ Р 50444, ГОСТ Р МЭК 60601-1, ГОСТ Р МЭК 60601-1-2 и комплекту конструкторской документации (КД): ОМРП.02.000
| Модель | Sinuscope Pro |
| Технические характеристики | |
| Потребляемая мощность прибора | не более 2 ВА |
| Входное номинальное напряжение питания | 5 ± 10% В постоянного тока от кабеля «USB Type-C – USB» |
| Время непрерывной работы прибора от встроенной аккумуляторной батареи | не менее 10 часов |
| Емкость аккумуляторной батареи питания | 4000 мАч (с номинальным напряжением 3,7 В) |
| Динамический диапазон усиления сигнала УЗ Датчика (чувствительность) | не менее 40 дБ |
| Технические характеристики адаптера (зарядное устройство) | |
| Входное номинальное напряжение питания | 220/230 В ± 10% переменного тока с частотой 50 Гц. |
| Выходное номинальное напряжение питания | 5 ± 10% В постоянного тока |
| Максимальный выходной ток устройства | 1А |
| Габариты и масса | |
| Габаритные размеры прибора в мм (Длина×Ширина×Высота) | 267 мм×186 мм×55 мм ± 10 % |
| Датчик ультразвуковой с соединительным кабелем | |
| Диаметр датчика | 10 мм |
| Длина датчика | 130 мм |
| Длина соединительного кабеля | 1500 мм |
| Устройство питания (адаптер для подключения к электросети) | |
| Длина адаптера | 66 мм |
| Ширина адаптера | 35 мм |
| Длина кабеля USB | 1030 мм |
| Масса «Stern Sinuscope Pro», кг | |
| Основной блок (1 шт.) | 1,1 кг |
| Датчик ультразвуковой с соединительным кабелем (1 шт.) | 0,065 кг |
| Устройство питания с кабелем USB | 0,035 кг |
